TANDON AIR PENGUIN Type GENERAL TANK | CMS: 0200002


Spesifikasi:




Tangki Silinder Penguin, tersedia hingga ukuran 30.000 liter, adalah model paling populer sebagai penampungan air ataupun kimia. Bagian atas tangki yang aerodinamis memberikan penampilan yang bersih dan minimalis. Struktur badan tanpa tiang penyangga didalamnya menghasilkan ruang penampungan besar dengan kekuatan yang terjamin.
Sebagai penampungan air minum, tangki Penguin menggunakan konstruksi multi-layer dengan lapisan dalam PlascoBrite™ yang tidak menimbulkan bau atau rasa sekaligus menghambat pertumbuhan lumut.
Semua tangki Penguin dibuat dengan bahan terbaik. Ini mencangkup polyethylene murni (bukan daur-ulang) yang stabil terhadap UV dan bersertifikat food-grade. Faktor daya tahan, harga yang ekonomis dan kapasitas besar membuat tangki silinder Penguin sebagai investasi yang cerdas.




Tutup Ergonomis

Desain ergonomis dengan ulir drat yang presisi, dapat menutup lebih rapat dan membuka lebih mudah. Memiliki ketahanan UV dan tingkat opasitas tinggi untuk mencegah sinar matahari masuk sehingga lumut tidak dapat berkembang.



Saringan

Penambahan fitur saringan berfungsi untuk mencegah ranting dan daun agar tidak masuk ke dalam tangki pada saat digunakan sebagai penampung air hujan.
khusus untuk 1.000 liter keatas


Penguin® Switch

Pengontrol permukaan air otomatis agar air tidak melebihi kapasitas tangki.


Bulkhead dan Plug Penutup

Berbahan UPVC Penguin® yang kuat dan tahan lama, sebagai aksesoris standar yang sudah disesuaikan dengan ukuran pipa Berstandar nasional.


Penguin® Water Filter (optional)

Penyaring air yang dapat mengurangi partikel pasir, debu, endapan, klorin, karat serta bau atau rasa.










Generasi terbaru dari tangki silinder Penguin hadir dengan fitur-fitur inovatif. Tutup ergonomis yang kokoh dan pekat terhadap cahaya, mempermudah perawatan dan inspeksi sekaligus menghambat pertumbuhan lumut.
Sebagai tangki penampung air hujan, tangki dapat diletakan diposisi outlet talang hujan. Saringan disertakan sebagai aksesoris standard untuk memastikan daun atau ranting tidak mengkontaminasi isi tangki.


SPESIFIKASI



TipeTB 32
Kapasitas 300 Lt
Tebal Dinding4 - 6 mm
Fitting¾ inch(2)
TipeTB 33
Kapasitas 300 Lt
Tebal Dinding4 - 6 mm
Fitting¾ inch(2)
TipeTB 55
Kapasitas 520 Lt
Tebal Dinding6 - 9 mm
Fitting¾ inch(3)
TipeTB 53
Kapasitas 520 Lt
Tebal Dinding6 - 9 mm
Fitting¾ inch(3)


TipeTB 70
Kapasitas 650 Lt
Tebal Dinding7 - 10 mm
Fitting¾ inch(3)
TipeTB 80
Kapasitas 800 Lt
Tebal Dinding7 - 10 mm
Fitting¾ inch(3)
TipeTB 110
Kapasitas 1050 Lt
Tebal Dinding9 - 11 mm
Fitting¾ inch(1)
1 inch(2)
TipeTB 120
Kapasitas 1.200 Lt
Tebal Dinding9 - 11 mm
Fitting¾ inch(1)
1 inch(2)



TipeTB 160
Kapasitas 1.550 Lt
Tebal Dinding10 - 12 mm
Fitting
1 inch(3)


TipeTB 200
Kapasitas 2.000 Lt
Tebal Dinding10 - 12 mm
Fitting
1 inch(1)
1½ inch (2)



TipeTB 200s
Kapasitas 2.000 Lt
Tebal Dinding10 - 12 mm
Fitting
1 inch(1)
1½ inch (2)



TipeTB 220
Kapasitas 2.250 Lt
Tebal Dinding10 - 12 mm
Fitting
1 inch(1)
1½ inch (2)


TipeTB 300
Kapasitas 3.100 Lt
Tebal Dinding10 - 15 mm
Fitting
1 inch(1)
1½ inch (2)



TipeTB 400
Kapasitas 4.100 Lt
Tebal Dinding12 - 18 mm
Fitting
1½ inch (1)
inch (2)



TipeTB 500
Kapasitas 5.100 Lt
Tebal Dinding12 - 18 mm
Fitting
1½ inch (1)
inch (2)




TipeTB 800
Kapasitas 8.000 Lt
Tebal Dinding15 - 20 mm
Fitting
1½ inch (1)
inch (2)


Cara Pemasangan

PANDUAN INSTALASI / PEMASANGAN TANGKI AIR PENGUIN

Petunjuk aplikasi penempatan tangki/ pondasi

Pondasi yang dibuat dengan baik dan benar sangat penting untuk semua tangki air. Setiap 1000 liter air memiliki berat 1 ton, sehingga sangat penting dalam mempertimbangkan pembuatan pondasi yang mampu menahan berat keseluruhan tangki.
  1. Jenis-jenis tempat peletakan tangki :
    1. Tower yang terbuat dari kerangka besi yang tidak terdapat celah pada alas dudukan tangki.
    2. Tower yang terbuat dari beton bertulang
    3. Dak dari beton bertulang
    4. Lantai dasar dari beton bertulang atau pasangan batu bata
  2. Pondasi untuk alas tangki harus bersih, datar, rapat dan rata (water level)
  3. Lokasi penempatan untuk membangun pondasi harus dalam kondisi padat dan stabil
  4. Lebar pondasi harus lebih besar dari diameter tangki.
  5. Jangan menempatkan tangki air di atas instalasi perpipaan dan/atau kabel tertimbun yang mungkin memerlukan servis atau pemeliharaan.
  6. Penempatan lokasi tangki harus dihindari dari daerah / lokasi yang memiiki mobilitas dan lalu lalang yang ramai
  7. Jangan memasang tangki air di atas struktur bawah tanah seperti gudang, tangki septik, saluran limbah, dll
General Tank tidak dirancang untuk instalasi bawah tanah. Maka tidak dapat dipendam sepenuhnya / sebagian

Permukaan Dudukan/Pondasi





Pemasangan tangki - pompa

Tangki Polyethylene mempunyai batas toleransi untuk elastisitas pemuaian/ penyusutan yaitu 3% dari dimensi tangki. Semua sambungan tangki harus memiliki ketentuan yang memungkinkan pergerakan saat tangki memuai/ menyusut karena perubahan suhu dan beban.
  1. Gunakan pompa sesuai dengan tekanan yang dibutuhkan.
  2. Pompa diletakkan ditempat yang mudah untuk diperiksa jika terjadi masalah.
  3. Tempatkan pompa sedekat mungkin dengan sumber air, karena dengan memperkecil jarak pipa hisap (suction) akan menambah daya pipa dorong (discharge).
  4. Pemasangan pompa tidak boleh langsung atau dekat dengan outlet tangki.

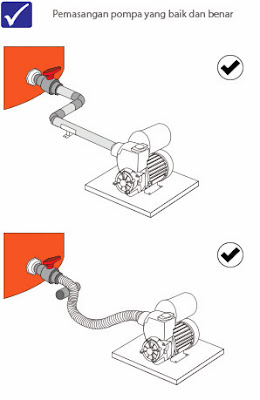

  5. Gunakan koneksi fleksibel untuk melindungi dinding tangki dari getaran pompa. Lihat gambar
  6. Pompa harus diikat (dibaut) kuat pada dudukan, untuk menghindari pergerakan dan getaran pompa saat sedang beroperasi.
  7. Kurangi jumlah tikungan dalam sambungan pipa untuk mencegah kebocoran dalam instalasi pipa dan meminimalkan hambatan tenaga.
  8. Pasang Saringan Pasir (strainer) untuk sumber air yang mudah terhisap kotoran.

Instalasi Pompa



Perbandingan Tipe Tangki Air Berdasarkan Jenisnya

FibreglassStainless Steel 304Polyethylene Penguin Rotamould
Kelebihan
Ringan
Tekstur dinding tangki kaku & terlihat kuat
Tangki ukuran besar dapat dibuat langsung ditempat pemasangan
Terkesan mewah, elegan dan eksklusif
Tidak tembus sinar matahari
Lumut tidak mudah tumbuh
Tidak mudah berubah bentuk karena tekanan air didalam tangki
Ringan, mudah dipindahkan
Dicetak utuh tanpa sambungan membuat badan tangki tidak kaku & tidak mudah bocor
Lapisan dinding yang solid sehingga tahan terhadap benturan dan tekanan
Memiliki lapisan PLASCOBRITE™ Putih Deluxe yang menghambat pertumbuhan jamur/lumut
Dapat dipasang diatas permukaan tanah maupun dibawah tanah/dipendam
Kekurangan
Rentan terhadap Benturan dan dinding tangki mudah retak
Serat Fiber bisa rontok dan larut dalam air
Tidak tahan terhadap UV & oksidasi bila terjemur sinar matahari
Daya tahan terhadap cairan kimia terbatas
Mudah korosi/karatan pada bagian las/sambungan terutama di daerah pantai
Hanya untuk penyimpanan air bersih/PAM.
Air tanah dapat menyebabkan karat
Terkesan kurang mewah/eksklusif dibanding stainless
Standarisasi Kesehatan & Keamanan
Tidak ada
Serat fiber yang larut dalam air tidak tercerna tubuh sehingga dapat menyebabkan kanker ( CARCINOGENIK )
Pengakuan dari FDA
( Food, Drug & Administration )
Standarisasi SNI 7276 : 2008
Pengakuan dari FDA ( Food, Drug Administration ) USA
Sudah melalui tes dengan standar ASTM D
Perawatan
Biaya Perawatan relatif mahal
Bagian dinding yang keropos sulit diperbaiki
Biaya perbaikan sangat mahal
Kebocoran di dinding sulit diperbaiki atau di tambal
Mudah dibersihkan
PLASCOBRITE™ juga memiliki “Anti Static Agent” sehingga kotoran tidak mudah menempel
Harga
Relatif mahal bila ketebalannya disamakan dengan Tangki air PE
Mahal
Harga relatif murah
Penilaiantb-2startb-3star
tb-5star
tb-krgskli Kurang Sekalitb-krg Kurangtb-baik Baiktb-bgs Bagustb-bgsbgt Sangat Bagus

Menentukan Kapasitas Tangki Yang Tepat

Untuk menentukan kapasitas tangki yang dibutuhkan per hari, dapat menggunakan rumus sebagai berikut :
Kapasitas = Pemakaian × Jumlah Pemakai
Kapasitas :
jumlah volume yang dibutuhkan untuk memenuhi kebutuhan air bersih selama 1 hari (liter/hari)
Pemakaian :
Jumlah pemakaian air bersih per pemakai dalam 1 hari (liter/pemakai/hari)*
Jumlah Pemakai :
Banyaknya pengguna air bersih dalam 1 hari.
Satuan pengguna tergantung pada jenis peruntukan bangunan. (lihat tabel)
Peruntukan BangunanPemakaian Air BersihSatuan
Rumah Mewah250Liter / penghuni / hari
Rumah Biasa150Liter / penghuni / hari
Apartment250Liter / penghuni / hari
Rumah Susun100Liter / penghuni / hari
Asrama120Liter / penghuni / hari
Klinik / Puskesmas3Liter / pengunjung / hari
Rumah sakit Mewah1000Liter / tempat tidur pasien / hari
Rumah Sakit Menengah750
Rumah Sakit Umum425
Sekolah Dasar40Liter / siswa / hari
SLTP50
SLTA80
Perguruan Tinggi80
Rumah Toko / Rumah Kantor100Liter /penghuni & pegawai / hari
Gedung Kantor50Liter / pegawai / hari
Toserba (Toko serba ada, mall, department store)5Liter /m2 luas lantai /hari
Pabrik / Industri50Liter /pegawai / hari
Stasiun / Terminal3Liter / penumpang tiba dan pergi / hari
Bandara Udara3Liter / penumpang tiba dan pergi / hari
Restoran15Liter / kursi / hari
Gedung Pertunjukan10Liter / kursi / hari
Gedung Bioskop10Liter / kursi / hari
Hotel Melati s/d Bintang 2150Liter / tempat tidur / hari
Hotel Bintang 3 ke atas250
Gedung Peribadatan5Liter / orang / hari
Perpustakaan25Liter / pengunjung / hari
Bar30Liter / pengunjung / hari
Perkumpulan Sosial30Liter / pengunjung / hari
Klab Malam235Liter / kursi / hari
Gedung Pertemuan25Liter / kursi / hari
Laboratorium150Liter / staf / hari
Pasar Tradisional / Modern40liter / kios / hari
Sumber: Pergub DKI Jakarta No : 122/2005

Contoh Perhitungan

Kapasitas tangki yang dibutuhkan untuk sebuah rumah mewah dengan penghuni sebanyak 4 orang adalah:
Kapasitas tangki = 250 liter/penghuni/hari x 4 orang = 1.000 liter/hari
Berarti untuk sebuah rumah mewah dengan jumlah penghuni 4 orang, dapat menggunakan tangki tipe TB-110 dengan kapasitas 1.050 liter.
